Ring® -P Кольца Палля


Кольца Палля:

Кольца Палля предназначены для заполнения рабочих объёмов насадочных колонн и аппаратов с целью повышения интенсивности тепло- и массообменных процессов в оборудовании химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности, систем канализации и водоснабжения, производства аммиака и минеральных удобрений.

Кольца Палля относятся к нерегулярным насадкам. Кислотоупорные керамические насадки Палля предназначены для заполнения насадочных колонн другой тепломассообменной аппаратуры работающей при температуре от 0 до 120 градусов для кислых сред.

В сравнении с кольцами Рашига кольца Палля обладают лучшей пропускной способностью и более низким гидравлическим сопротивлением, имеют лучшую эффективность разделения и степень смачивания за счёт перфорированной структуры. Развёрнутая структура насадки облегчает равномерную засыпку насадки и этим снижает потери давления. Насадки из полипропилена и металла позволяют добиться высокой скорости газа при очень высоком массообмене.

Используемые материалы: металл, полипропилен и керамика.

Области применения:

  • колонны выделения этилена;
  • массообменные колонны и разделительные устройства;
  • абсорберы и отпарные колонны диоксида углерода и сероводорода;
  • экстракторы для жидкостей;
  • конвекторы оксида углерода;
  • колонны для перегонки диметилтерефталата;
  • аппараты для получения технического аммиака;
  • аппараты нефтехимической и медицинской промышленности.

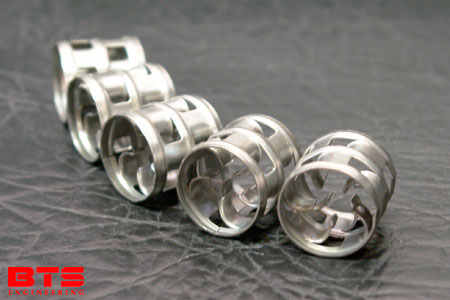

Металлические кольца Палля

Металлические кольца Палля

Типоразмер
Размер, мм Удельная поверхность, м23 Коэффициент пустот, м33 Количество, н·м-3 Насыпная плотность, кг/м3 Фактор насадки (сухой), 1/м
16 16x16x0,4(0,3) 371 (362) 0,933 (0,949) 214000 527 (396) 457 (423)
25 25x25x0,6(0,5) 223 (219) 0,940 (0,950) 51940 471 (393) 268 (255)
38 38x38x0,8(0,6) 149 (146) 0,946 (0,959) 13000 424 (318) 176 (165)
50 50x50x1,0(0,8) 110 (109) 0,950 (0,960) 6500 393 (314) 128 (124)
76 76x76x1,5(1,2) 72 (71) 0,951 (0,961) 1830 384 (308) 84 (80)

- Плотность: кроме указанной, значение для углеродистой стали и нержавеющей стали (в скобках).
- Для других материалов: x 1.14 для меди; x 0.34 для алюминия; x 1.14 для монель-металла.




Керамические кольца Палля

Керамические кольца Палля

Внешний диаметр, мм Внутренний диаметр, мм Вес Толщина, мм кг/м3
15 11 15 2 690
25 19 25 3 500
50 40 50 5 480
80 64 80 8 620



Пластиковые кольца Палля

Пластиковые кольца Палля

Внешний диаметр, мм Размер, мм Количество, шт/м3 кг/м3
25 25х25х1,0 53,000 72
38 38х38х1,2 14,800 56
50 50х50х1,5 6,500 50
76 76х76х2,5 1,930 55
